FH-Q5

Unser quadratisches FORMHAND-Modul, der FH-Q5 ist speziell für Druckluftanwendungen ausgelegt.

Unsere Kunden setzen das Greifmodul FH-Q5 in Anlagen ein, bei der flächige, luftundurchlässige Objekte gehandhabt werden müssen.

Der FH-Q5 hebt bis zu 2kg und lässt sich ideal in bestehende Druckluftsysteme integrieren.

Sind Sie auf der Suche nach einem leckagetoleranten FORMHAND-Modul? Schauen Sie gerne unsere anderen FORMHAND-Module an.

Produktmerkmale und technische Daten

Wechselbares Kissenpaket
  • quadratische Greiffläche 50 mm x 50 mm
  • Kissenhöhe/Abformtiefe von etwa 30 mm
  • Maximale Greifkraft von 18,5 N
  • Für Druckluftsysteme geeignet
  •
Selbstanpassung & flächiges Greifen
  • Granulat-gefülltes Greifkissen frei verformbar
  • Greifkraft wirkt auf die gesamte bedeckte Fläche
  • Einbauerklärung verfügbar
  • schonendes Greifen
  •
verfügbare Peripherie und Zubehör
  • Aufbau von Greifsystemen
  • Ventil- und Filtertechnik
  • Schlauchpakete mit Anschlüssen
  • Adapter für die schnelle Montage
  •

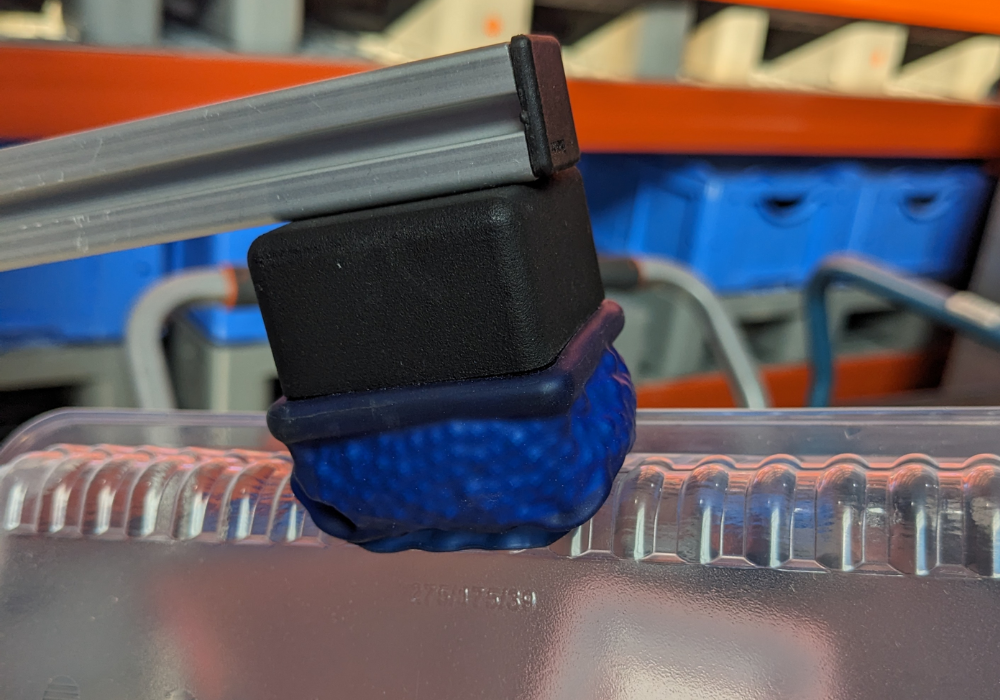

FH-Q5 im Einsatz
